一.功能介绍

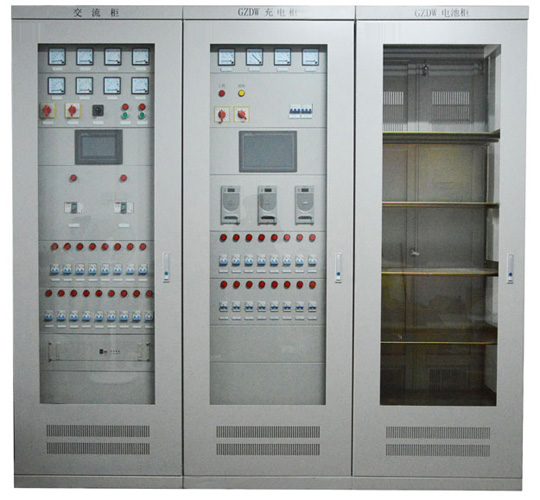

BKDY是针对智能变电站特点实施的第二代智能一体化电源系统。该系统对电源进行全面整合:将交流、直流、逆变、通信电源统一设计,通过一体化监控模块将电源各子系统通信网络化,实现电源信息共享,建立数字化电源软件平台;通过将电源所有开关智能模块化,集中功能分散化,实现模块外无二次接线,无跨屏二次电缆,建立智能电源硬件平台;一体化监控模块通过以太网接口、IEC61850规约与上位机系统通信,使站用电源系统成为开放式系统。
二.技术参数
BKDY智能电源交直流一体化系统,是借鉴数字化变电站核心思想,针对智能变电站建设的要求而专门开发的一体化电源产品解决方案,是在智能型交直流一体化电源系统基础上开发的第二代一体化电源系统。
该系统对电源进行全面整合:将交流电源系统、直流电源系统、逆变电源系统、通信电源系统统一设计、监控、生产、调试、服务;通过一体化监控模块将电源各子系统通信网络化,实现电源信息共享,建立智能电源软件平台;通过将电源所有开关智能模块化,集中功能分散化,实现模块外无二次接线,无跨屏二次电缆,建立数字化电源硬件平台;一体化监控模块通过以太网接口、IEC61850规约与上位机系统通信,使电源系统成为开放式系统。
三.应用领域
交直流一体化电力电源系统BKDY系列适用于不同电压等级的变电站、发电厂、工矿企业、电气化铁路及高层建筑等领域,作为电力自动化系统、通迅系统、直流系统、高压开关、继电保护、自动装置、事故照明的操作电源和控制电源。
系统采用一体化设计,将交流电源系统、直流电源系统、电力UPS电源系统、通信电源系统进行统一设计、监控、生产、调试、服务,通过网络通信、设计优化、系统联动、设备智能档案管理的方法,实现站用电源安全化、网络智能化设计,实现站用电源交钥匙工程和客户效益最大化。
四.性能特点
1.电力、通信用交直流一体化不间断电源技术是指依托先进功率转换技术、数字控制技术、高频开关变换技术、脉宽调制技术、冗余并机技术、智能充放电技术、网络技术、驱动技术和新工艺技术等综合技术;
2.一体化装置中的直流操作电源交流不间断电源共用一组蓄电池,操作电源的充电机用于向包括UPS、DC/DC电源等在内的经常性负荷和蓄电池组供电;交流停电时则由蓄电池不间断地向经常性负荷和UPS等负荷供电;
3.所有开关智能模块化:开关、传感器、智能电路集成在一个机箱内,采集、开关量输入、开关量输出、控制等二次线在机箱内解决;
4.可通过集中监控器的通讯接口实现直流操作电源和交流不间断电源的远程监控,通迅接口减少,系统简化;负载短路时不关机、不中断交流输出;
5.UPS、逆变电源和DC/DC电源与直流操作电源之间配置了满足电力系统要求的隔离变压器,以防止由于接地引起的系统事故;
6.限制了对直流母线的反灌纹波电压,使系统符合并完全满足电力系统的安全规范。
7.尺寸:2260mm(高)*800mm(宽)*600mm(深)
(可按照用户要求定制)
