XZDW壁挂电源

壁挂电源柜

1.简介
壁挂式直流电源是我公司专为小容量电力直流系统而设计；适合小型开关站、小型用户变电站、系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。
2.系统功能特点
适合构成38AH/220V、65AH/110V以下的系统。
模块、监控单元和降压单元均采用带电插拔结构，安装、维护方便。
可安装3个2.0A/220V、4.0A/110V自然冷模块。
降压单元具有自动硅链降压功能，最大电流2A,冲击电流30A/0.5S。
监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准。
监控器具有对电池自动管理的功能。
提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择,可与电站自动化系统连接。
监控器实现电池电压、控母电压，控母电流、电池充放电电流、模块状态检测。
配电单元提供2路交流输入（可选择一路PT供电）、3路馈电输出。
PT供电时系统自动限制输出功率。

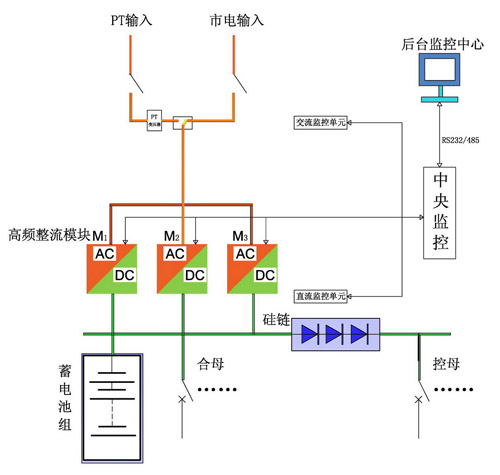

3.系统原理

4.技术参数

项目	技术指标
交流输入额定电压	AC220V±15% 50HZ±15%
PT输入电压(可选)	AC110V±15%
额定输出电压	220VDC/110VDC
额定电流	4A、6A、8A、12A
蓄电池容量	7AH、12AH、20AH、24AH、33AH、38AH
稳压精度	≦ 0.5%
稳流精度	≦ 0.5%
纹波系数	≦0.1%
整机效率	≧93%
绝缘强度	≧2KV，1分钟无闪烙，无飞弧。
噪音	≧55Db

5.使用环境条件
☆ 海拔高度：2500米以下；
☆ 环境温度：-5℃～+45℃；
☆ 相对湿度：≤90%（20±5℃）；
☆ 地震烈度：不超过8度；
☆ 交流电网电压幅值持续波动范围：不超过额定电压±15%。

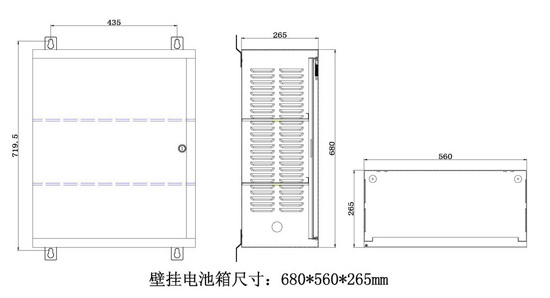

6.外形尺寸
